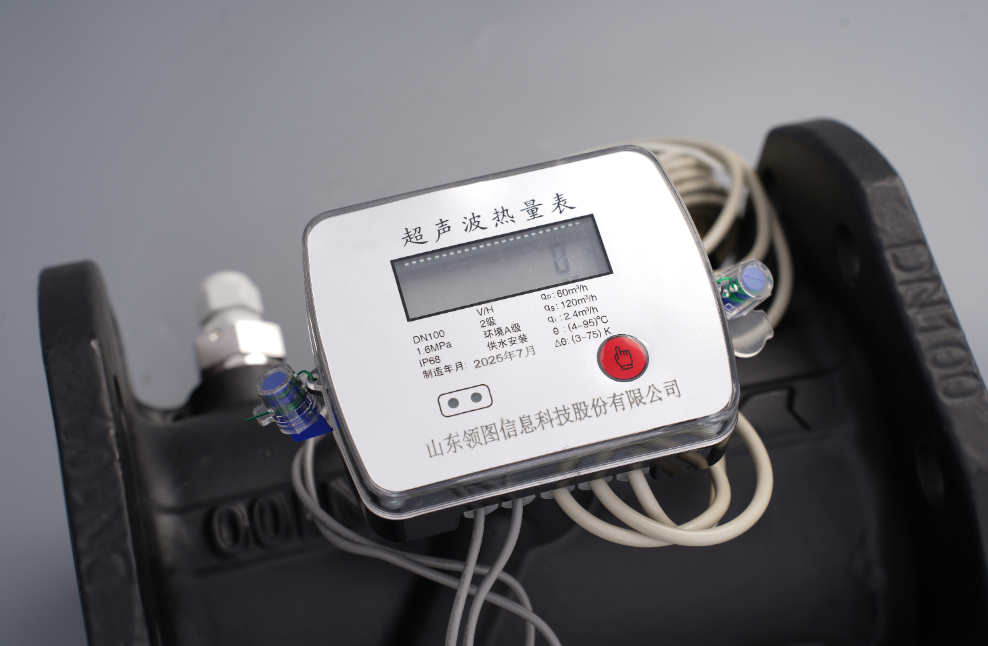

一、基础技术参数

· 公称压力：PN16

· 口径规格：DN50~DN350

· 管段材质：球墨铸铁

· 测量原理：超声波时差法

· 防护等级：IP68

· 介质温度：0℃～120℃

· 供电：AC/DC 220V，内置后备锂电池

· 通讯：MBUS / RS485 / NBIoT/4G 可选

· 连接形式：法兰连接

· 功能：热量计量、流量计量、温度采集、历史冻结存储、故障告警、远程抄读

二、核心功能

1. 热能精准计量 采集供水温度、回水温度、瞬时流量，自动计算瞬时热功率、累计热量、累计流量，实现楼栋 / 分区总热能计量。

2. 多种数据存储与记录 存储累计热量、累计流量、供回水温度、时间等关键数据，具备历史数据冻结功能，防止断电数据丢失。

3. 远程数据抄读上传 支持 MBUS / RS485 / NBIoT/4G 等多种通讯方式，可对接智慧供热平台，远程抄表，无需人工现场读数。

4. 故障自检与告警输出 传感器故障、流量异常、温度断线、管路空管等异常识别，主动上报告警信息，便于运维排查管网问题。

5. 流量双向检测 可识别倒流现象，适用于管网检修、水力调试工况，避免计量失真。

6. 配套系统联动 可与智能单元阀、管网采集终端组成完整监测调控系统，实现 “计量监测调控” 一体化，支撑 DMA 分区管理。

三、材质与工艺

1. 管段阀体：球墨铸铁，公称压力 PN16，耐热水冲击，抗管网压力波动，适配供热管网复杂水质。

2. 测量通道：超声波换能器，无叶轮、无机械运动部件，无磨损，抗水垢、泥沙，长期运行计量稳定。

3. 表壳外壳：高强度工程塑料，防护等级 IP65，适应热力小室潮湿、多水汽环境。

4. 温度传感器：配对 PT1000 铂电阻温度传感器，测温精度高，互换性好。

5. 连接方式：法兰连接，便于与管网总管对接。

6. 供电方式：AC220V 主供电，内置备用锂电池，断电保存计量数据。

四、核心产品优势

◆ 机械叶轮，寿命长 超声波测流，不存在叶轮卡堵、磨损问题，适合供热管网含有泥沙、水垢水质，降低后期维护。

◆ 计量量程宽，大小流量均可测 低流量启动灵敏，大流量测量稳定，适配楼栋昼夜负荷变化、采暖季不同工况。

◆ 断电数据不丢失 内置后备电池，停电保存累计热量、历史冻结数据，恢复供电继续正常计量。

◆ 远程抄表，提升热力运营效率 无需人员到热力小室现场读数，平台集中读取分区、楼栋能耗，做能耗核算、管网漏损分析。

◆ 高防护适应恶劣现场 IP65 防护等级，防潮防水汽，适合地下、半地下热力小室长期使用。

◆ 支持 DMA 分区计量管理 作为分区总表，统计片区总耗热量，帮助热力公司分析管网损耗，指导二网平衡调节。

五、使用方式

1. 安装施工：法兰接入楼栋 / 分区总管，注意满足前后直管段安装要求，接入供电与通讯线路。

2. 接线调试：连接 PT1000 供回水温度传感器，接通 AC220V 电源，配置通讯参数。

3. 数据采集：仪表实时采集流量、供回水温度，自动计算热量，本地存储数据。

4. 远程上传：通过通讯网络将计量数据上传智慧供热平台，实现远程抄读、历史查询。

5. 运维监控：平台接收故障告警，及时排查管网与仪表异常；后备电池保障断电数据留存。
