一、基础技术参数

· 公称压力：PN16

· 口径规格：DN20DN350

· 阀体材质：球墨铸铁（可选铸钢）

· 阀芯：V 型球芯

· 介质温度：0℃～120℃

· 防护等级：执行器 IP54

· 供电：AC220V / AC24V / DC24V 可选

· 控制信号：420mA、010V

· 模拟量；ModbusRTU / MBUS 数字通讯

· 调节方式：电动比例调节，带手动手轮

· 连接形式：法兰连接（小口径可选丝扣）

· 功能：流量比例调节、阀位反馈、手动操作、过载保护、故障信号输出

二、核心功能

1. 连续比例调节 接收控制信号，实现阀门 0100% 连续开度调节，精准控制管路热水流量，稳定管网温度与压差。

2. 阀位信号反馈 实时输出实际阀位信号，控制系统获取真实阀门开度，实现闭环控制，避免指令与实际动作偏差。

3. 手动应急操作 断电状态可手轮手动操作阀门启闭与调节，保障检修与采暖季不停供。

4. 电机过载保护 执行器内置过载保护，阀体卡滞时自动切断电机输出，保护执行机构。

5. 故障安全模式（可选） 可选配断电复位：断电自动全开 / 全关，满足系统安全联锁需求。

6. 多种信号兼容 模拟量：420mA、010V；数字通讯：MBUS、ModbusRTU，可对接 PLC、换热站控制柜、智慧供热平台。

7. 状态告警输出 执行器故障、过流、限位到位信号输出，便于上位系统监控设备运行状态。

三、材质与工艺

1. 阀体材质：球墨铸铁，公称压力 PN16，耐热水介质，承受管网压力波动；高温工况可选铸钢。

2. 阀芯结构：V 型球芯，调节线性度优良，流量可调比大，小流量调节精度高。

3. 密封材质：耐温特种密封，长期耐受供热热水 0120℃介质，不易老化渗漏。

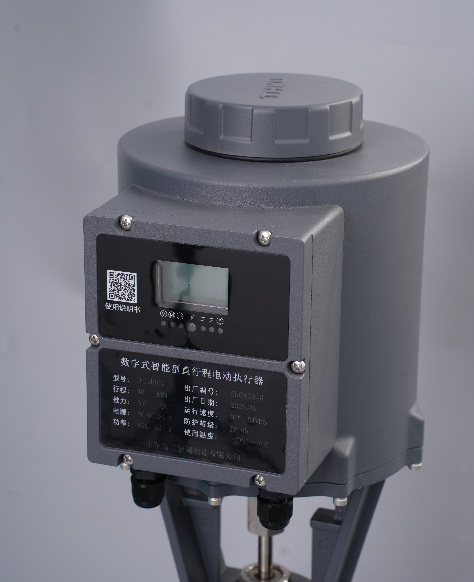

4. 执行器外壳：铝合金壳体，防护等级 IP54，适应换热站、热力小室潮湿环境。

5. 连接方式：法兰连接；小口径可选丝扣连接。

6. 供电方式：AC220V / AC24V / DC24V 多种供电可选。

四、核心产品优势

◆ 调节精度高，实现管网稳定运行 比例连续调节，根据温度、压差信号自动调整流量，稳定二次网供水温度，消除管网水力失调。

◆ 手轮手动兜底，可靠性高 控制系统断电故障，现场手轮操作，不影响供热系统运行。

◆ 信号接口丰富，适配各类控制系统 同时支持模拟量与总线通讯，可对接换热站 PLC 控制柜，也可接入智慧供热物联网平台。

◆ V 型阀芯抗压差能力强 适合管网大压差工况，调节线性好，不会出现震荡、调节不稳现象。

◆ 防护等级高，适应工业现场 执行器 IP54 防护，防潮耐水汽，适合换热站、地下热力小室长期运行。

◆ 规格齐全，全管网适配 口径覆盖小口径到大口径，户端、单元、换热站主管路均可选用。

五、使用方式

1. 安装施工：阀体法兰接入管道，保证前后直管段，完成执行器机械装配，接入供电与控制信号线。

2. 接线调试：接入电源，连接控制信号线，完成零点、满量程阀位校准。

3. 自动调节运行：PLC 或平台根据温度、压差传感器采集数据，输出调节信号，电动调节阀改变开度，管控管路流量。

4. 阀位回传监控：阀位反馈信号上传控制系统，实时掌握阀门实际工作状态。

5. 应急运维：断电、控制系统故障，使用手轮手动调节阀门，保障供热。
